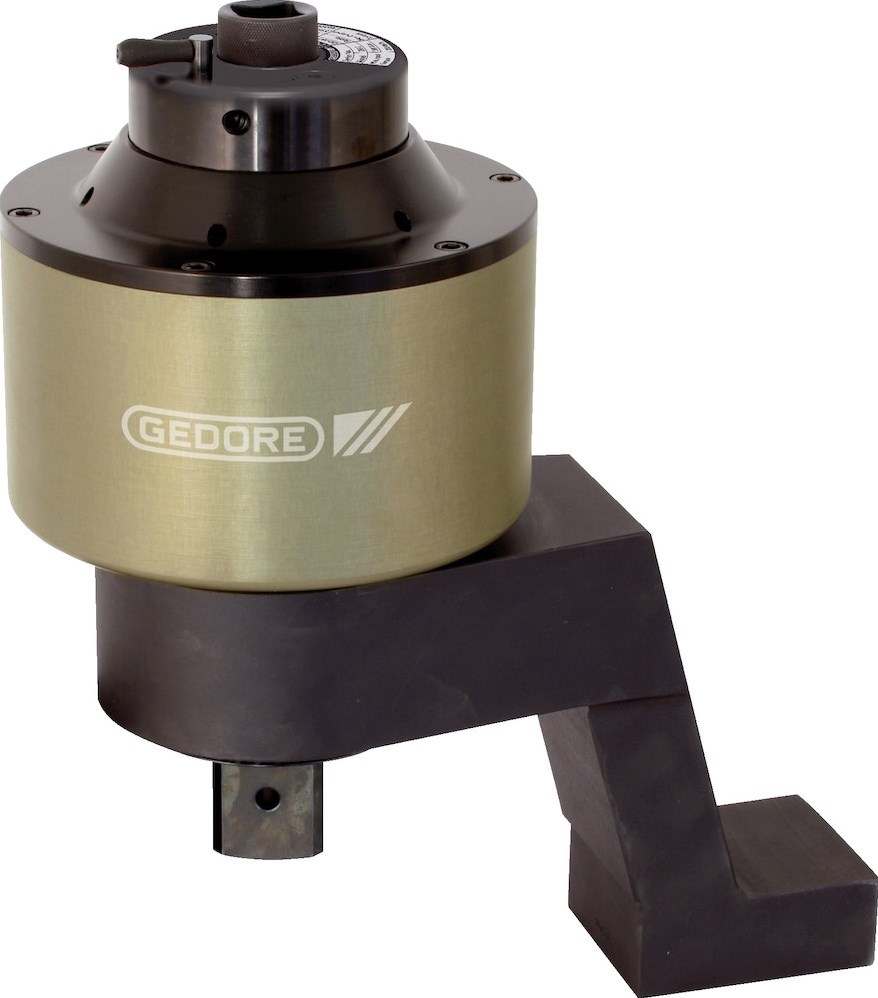

Gedore Momentvermeerderaar DREMOPLUS ALUBeschrijvingBijzonder geschikt voor:
· machine- en installatiebouw
· kabelbanen, liften en masten
· zware industrie, bouwplaatsen
· bruggenbouw
· scheeps-, vliegtuig- en spoorwegbouw
· raffinaderijen, kunststofindustrie
· alle soorten krachtcentrales
Uitvoering:
· mechanische, handbediende momentvermeerderaar voor het gecontroleerd vastdraaien van schroeven en het losdraaien van schroefverbindingen
· met tweetraps planetair tandwielstelsel
· behuizing van hoogvast aluminium
· overbrengingsverhouding 1:5, 1:28,5 of 1:39 effectief
· alle modellen met terugloopbeveiliging (RS)
· met onbeschadigbare overbelastingbeveiliging "Slipper" ter bescherming van de overbrenging, rechts-/linksomdraaiend
· met modelafhankelijke, gebogen Z-vormige reactiearm van chroom-vanadium-staal
· optioneel achteraf uit te rusten met een rechte L-vormige reactiearm, met verstelbare reactievierkant, van lichtmetaal
· gegarandeerde nauwkeurigheid: tolerantie beter dan +/- 3%
· in combinatie met een momentsleutel te bedienen
· 4 modellen met een max. belasting van max. 6.000 N·m tot max. 13.000 N·m
· aandrijfvierkant met boring voor slagmoerdopsleutels met borgstift en -ring
Leveringsomvang:
· momentvermeerderaar DREMOPLUS ALU
· met gebogen Z-vormige reactiearm
· levering in stabiele transportkoffer met foam-inleg
· fabriekstestcertificaat en insteltabel
· technische detailinformatie wordt op aanvraag verstrekt
Technische gegevens- DVV-60ZRS - DVV-130ZRS
- uitgaand aanhaalmoment (max. lbf.ft) 9530 lbf·ft
- uitgaand aanhaalmoment (max. N.m) 13000 N·m
- ingaand aanhaalmoment (max. N.m) 380 N·m
- breedte momentvermeerderaar 175 mm
- hoogte momentvermeerderaar 306 mm
- afstand aandrijfvierkant - begin reactiearm (min.) -126 mm
- afstand aandrijfvierkant - einde reactiearm (min.) -229 mm
- totale hoogte met reactiearm (min.) -372 mm
- totale hoogte met reactiearm (max.) -379 mm
- ingaand aanhaalmoment (max. lbf.ft) 280 lbf·ft
